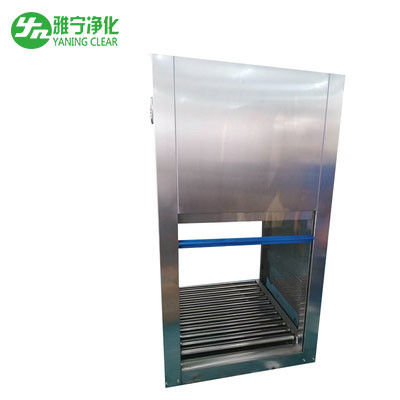

Máy hút mùi hệ thống luồng khí nhiều lớp thẳng đứng năng động GMP cho máy chiết rót / niêm phong

Buồng hút khí tầng dòng GMP cho máy chiết rót và hàn kín trong dược phẩm

1. Mô tả buồng hút khí tầng dòng GMP

Buồng hút khí tầng dòng là một trong những thiết bị có thể bảo vệ người vận hành khỏi sản phẩm. Mục đích chính của nó là tránh ô nhiễm sản phẩm. Không khí được hút từ phòng sạch sau đó đi qua bộ lọc HEPA theo chiều dọc qua khu vực vận hành bằng quạt được gắn ở phần trên để cung cấp luồng không khí một chiều ISO 5 (cấp 100) cho các khu vực quan trọng. Khí thải được thải ra từ bên dưới và trở lại khu vực phòng sạch. Nó chủ yếu bao gồm một hộp, một quạt, một bộ lọc không khí hiệu quả cao, một lớp giảm chấn, một đèn, v.v.
Máy chiết rót có thể thực hiện các thao tác chiết rót và hàn kín bằng nitơ trên một số ống tiêm cùng một lúc và có một thiết bị phát và thu ánh sáng. Ở số tự động, nó có các chức năng thiếu chai và dừng cao. Khi điều khiển bằng tay, chai không thể được chiết rót khi bị thiếu chai và kẹp dây hoặc giá đỡ kim có thể bị treo ở vị trí cao.
Phần trên của máy chiết rót đi kèm với một thiết bị buồng hút khí tầng dòng cấp 100 và bộ phận chính và băng tải nạp chai có thể thay đổi liên tục. Trên hộp điều khiển điện, có màn hình điều khiển tốc độ động cơ chính, điều khiển tốc độ băng tải, đèn báo nguồn, nút bật nguồn, nút dừng, đèn báo động cơ chính, lựa chọn máy đơn liên kết khóa điện, hoạt động dòng chảy tầng, dừng chai và dừng, giá đỡ kim vị trí cao và các mục khác. Thành phần điều khiển.
Nguyên tắc làm việc của máy chiết rót và hàn kín bằng mũ dòng chảy tầng: Máy này áp dụng phương pháp chiết rót và hàn kín gián đoạn tuyến tính. Ống tiêm đi vào băng tải nạp thông qua tấm nối, sau đó trục vít được chuyển đến trục vít bằng băng tải và trục vít phân loại các ống tiêm lộn xộn và đẩy chúng từng cái một vào các phân đoạn. Khối hình quạt truyền ống tiêm đến dầm đi bộ theo cách của một số bộ ống tiêm và dầm đi bộ gửi ống tiêm đến từng trạm theo cách chuyển động không liên tục. Năm trạm là: trạm bơm hơi phía trước; trạm chiết rót; trạm bơm hơi sau; trạm gia nhiệt trước; trạm rút dây và hàn kín. Trong trạm chiết rót, một số bơm chiết rót bơm chất lỏng vào ống tiêm thông qua kim chiết rót và có thể điều chỉnh việc nạp bằng tay quay. Trong trạm gia nhiệt trước, ống tiêm quay dưới tác động của con lăn và khí đốt hỗn hợp do vòi phun thổi ra sẽ làm nóng trước nó. Ở trên cùng của trạm hàn dây, phần trên của ống tiêm được làm mềm hơn nữa bằng nhiệt, được kéo bằng đầu rút dây và cuối cùng được gửi đến băng tải. Tất cả các thao tác trên đều được hoàn thành dưới sự bảo vệ của buồng hút khí tầng dòng cấp một trăm.

2. Ưu điểm của buồng hút khí tầng dòng GMP

1). Mục đích: Buồng hút khí tầng dòng sạch là một thiết bị lọc không khí có thể cung cấp một môi trường sạch cục bộ cao và có thể được lắp đặt linh hoạt phía trên quy trình yêu cầu độ sạch cao. Buồng hút khí tầng dòng sạch có thể được sử dụng riêng lẻ hoặc dưới dạng nhiều dải khu vực sạch. Thiết bị là một thiết bị lọc một chiều với cửa hút gió trên, bên hoặc dưới và cung cấp không khí dưới, có thể được sử dụng rộng rãi trong điện tử, dược phẩm, dụng cụ chính xác, nghiên cứu khoa học và các lĩnh vực khác.

2). Nguyên tắc: Buồng hút khí tầng dòng sạch thổi không khí đã được lọc trước vào hộp áp suất tĩnh với một tốc độ gió nhất định, sau đó bộ lọc hepa làm đều áp suất của lớp giảm chấn, để không khí sạch chảy theo chiều dọc vào khu vực làm việc. , do đó đảm bảo độ sạch của khu vực làm việc để đạt được các yêu cầu quy trình.

3). Cấu trúc: Có ba loại buồng hút khí tầng dòng sạch có quạt được lắp đặt, quạt được lắp đặt phía trên và quạt được lắp đặt. Phương pháp lắp đặt là treo, chân đế và di động. Cấu trúc có thể được chia thành loại tấm tường, sơn vỏ sắt hoàn toàn, vỏ ngoài bằng thép không gỉ bằng sắt và thép không gỉ và các dạng khác.

3. Thông số buồng hút khí tầng dòng
